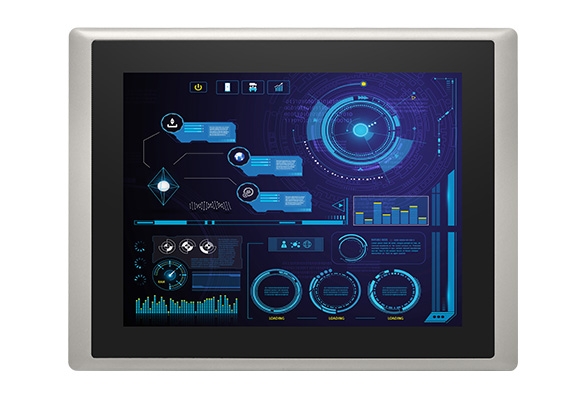

CV-112H Series

12.1" TFT XGA 4:3 转换型显示屏模块,投射电容式或5线电阻式触摸屏
产品特点
  • 12.1" XGA TFT 4:3 LCD,带电阻式 5 线触摸/投射电容式触摸
  • 50,000 小时 LED 背光寿命
  • 分辨率高达 1024 x 768 (XGA)
  • 500 尼特亮度
  • 采用铝压铸前框设计
  • 符合 IP 65 标准的前面板
  • 支持可转换显示系统 (CDS)
  • 安全认证:UL, cUL, CB, IEC, EN 62368-1
产品介绍
CV-112H是12.1寸的液晶显示屏模块,带投射电容式或5线电阻式触摸屏。提供分辨率高达1024 x 768 (XGA) 和500 nits的亮度。CV-112H具有全平面和IP65防尘/防水的前面板,前框架采用铝压铸制造,十分坚固可靠,适用于工业应用和恶劣环境。在CDS模块化技术的支持下,CV-112H可透过免维护的操作,自行配置与升级您的转换型显示系统。
详细规格

CV-112H Series

Model NameCV-112HRCV-112HC
DisplayLCD Size12.1" (4:3)
Max. Resolution1024 x 768
Brightness (cd/m2)500
Contract Ratio700 : 1
LCD Color16.7M
Pixel Pitch (mm)0.24 (H) x 0.24 (V)
Viewing Angle (H-V)160 / 140
Backlight MTBF50,000 hrs (LED Backlight)
Touch ScreenTouchscreen TypeResistive 5-wireProjected Capacitive
PhysicalDimension (W x D x H)345 x 265.3 x 57 mm
Weight Information3.16 kg
Mechanical ConstructionDie-Casting Flat Surface
EnvironmentFront Panel ProtectionIP 65 Compliant
Operating Temperature-20°C to 75°C (with Industrial Grade peripherals; Ambient with air flow)-20°C to 80°C (with Industrial Grade peripherals; Ambient with air flow)
Storage Temperature-30°C to 80°C
Relative Humidity90% RH @ 40°C (Non-Condensing)
EMCCE, UKCA, FCC, ICES-003 Class A
EMI• CISPR 32 Conducted & Radiated: Class A
• EN/BS EN 55032 Conducted & Radiated: Class A
• EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
• EN/BS EN61000-3-3 Voltage fluctuations & flicker
• FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS• EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
• EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m
• EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV
• EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
• EN/IEC 61000-4-6 CS: 3V
• EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
• EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz
SafetyUL, cUL, CB, IEC, EN 62368-1
订购信息
Available Models
Model No.Product Description
CV-112HR-R1012.1" TFT XGA 4:3 Display Module with Resistive 5-wire Touch
CV-112HC-R1112.1" TFT XGA 4:3 Display Module with Projected Capacitive Touch

Package Checklist
√ CV-112H Series Display Module x 1√ Panel Mounting Kit x 1
